現場向け BIM

現場向け BIM とは

PlanGrid BIM ビューアを使用すれば、作業者がデータの欠落によりプロジェクトに関する重要な詳細を見落とすことがなくなります。この BIM ビューアでは、プロパティ別に編成された豊富な設計情報を、2D モードと 3D モードの両方で図面に直接表示することができます。

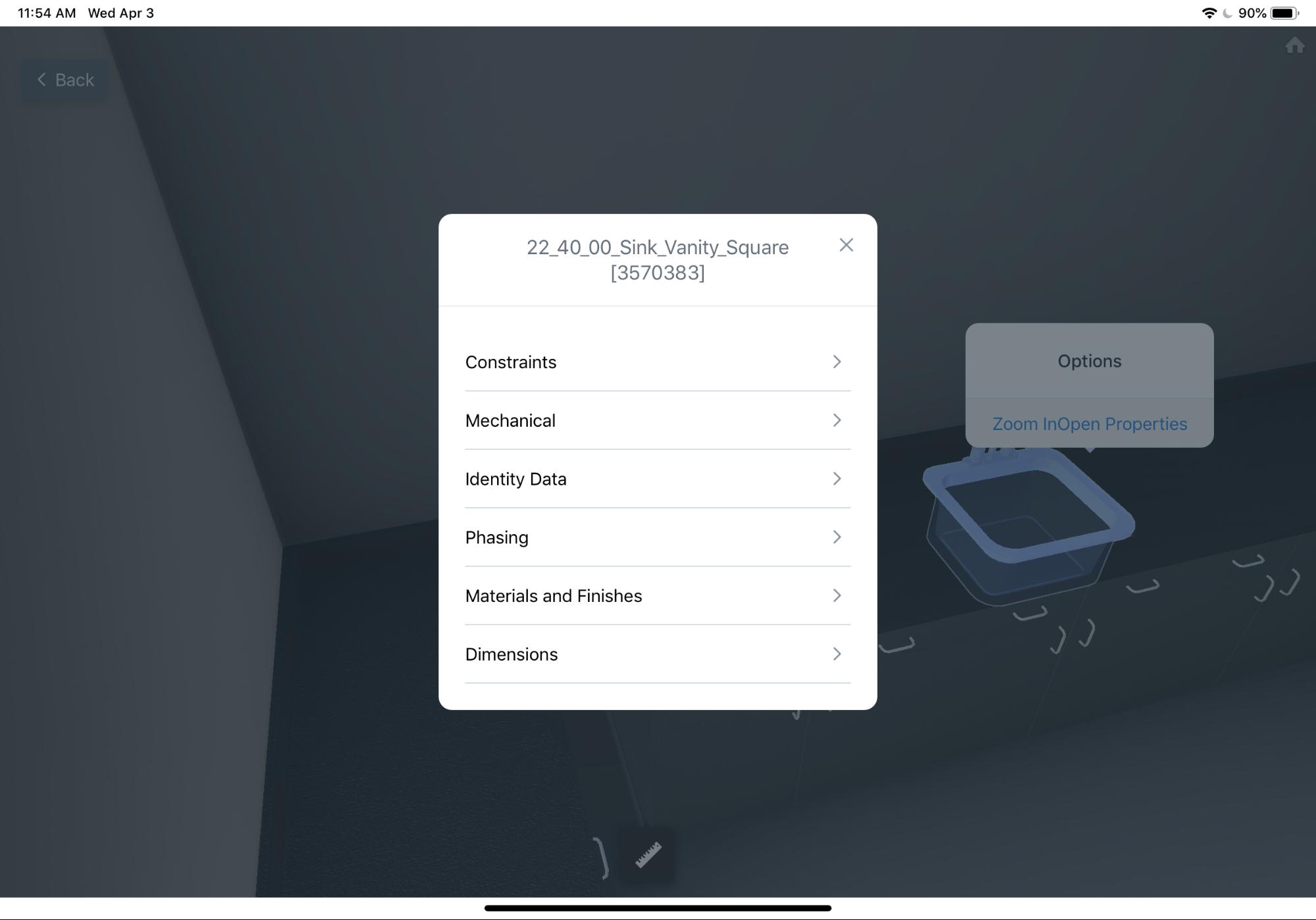

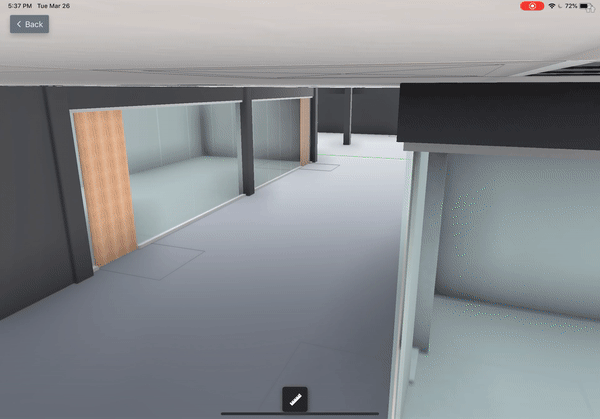

2D モードでは、通常の図面操作に加えて、BIM 対応のデータも追加されています。3D モードでは、図面の 3D レンダリングをナビゲートしたり、オブジェクトのプロパティを参照したり、計測を行うことができます。

PlanGrid で BIM を有効にするには、オートデスクの Revit プラグインを使用して BIM 対応のシートを PlanGrid に直接アップロードして表示できるようにする必要があります。このプラグインは、現時点では Revit バージョン 2017 ～ 2020 をサポートしています。サポートされていない、別のバージョンの Revit を使用している場合、このプラグインは機能しません。

現在、Revit は Windows 版で使用でき、BIM ビューアは PlanGrid の Web、iOS、Windows 向けに提供されています。

3D 表示には、お使いの iOS デバイスまたは PC の RAM が 4 GB 以上あることを確認してください。

Windows 版は、バージョン 1.72 以降である必要があります。

Revit プラグインを使用する

PlanGrid Revit プラグインは、PlanGrid での BIM 表示を可能にするために必要であり、わずか 2 分でセットアップすることができます。Autodesk Revit 上で利用できます。

プラグインを有効にするには、以下の手順で行います。

ここからプラグインをダウンロードします
Web サイト上の説明に従ってプラグインをインストールします

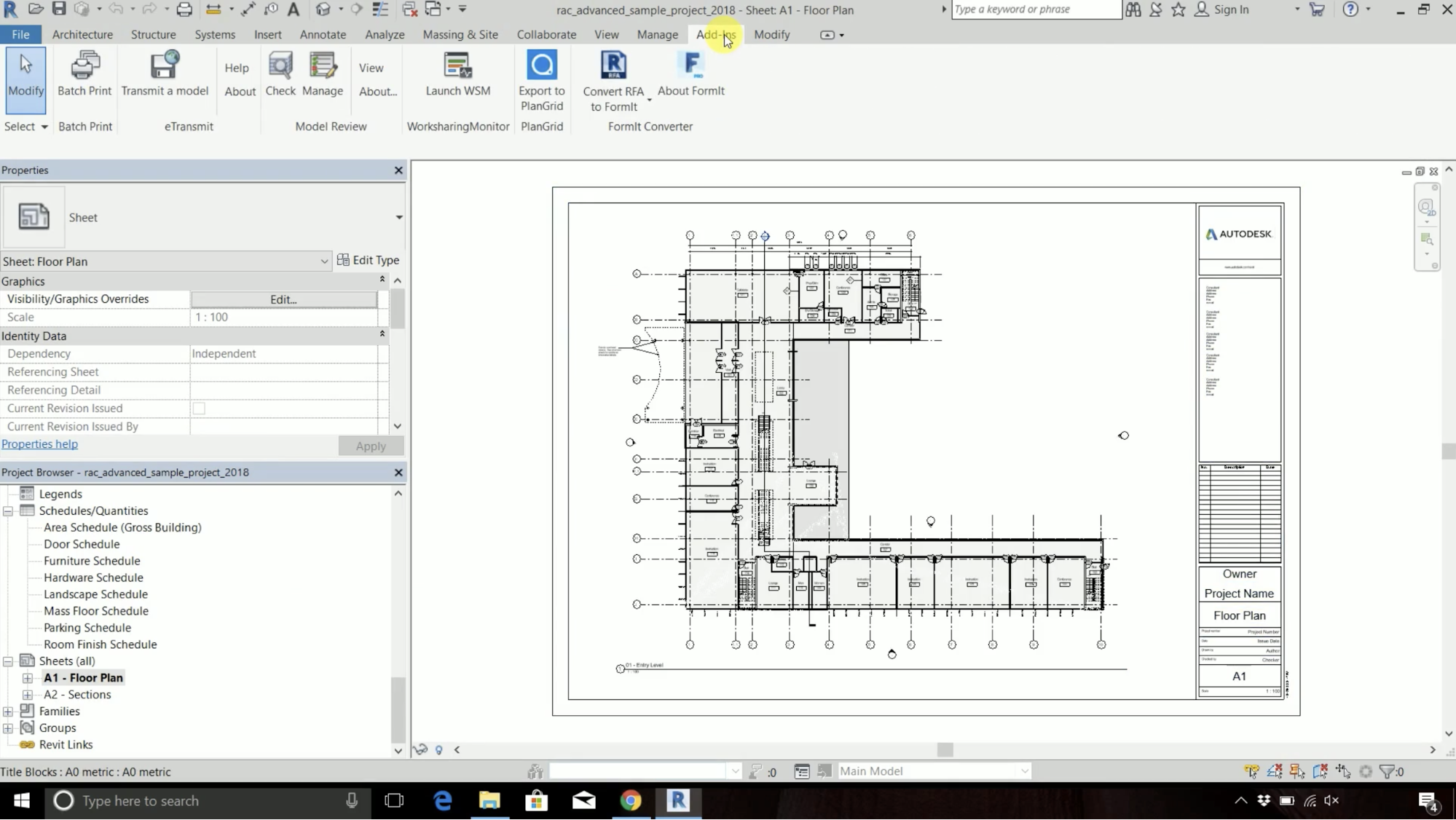

[Add-Ins]タブから、[Export to PlanGrid]をクリックします

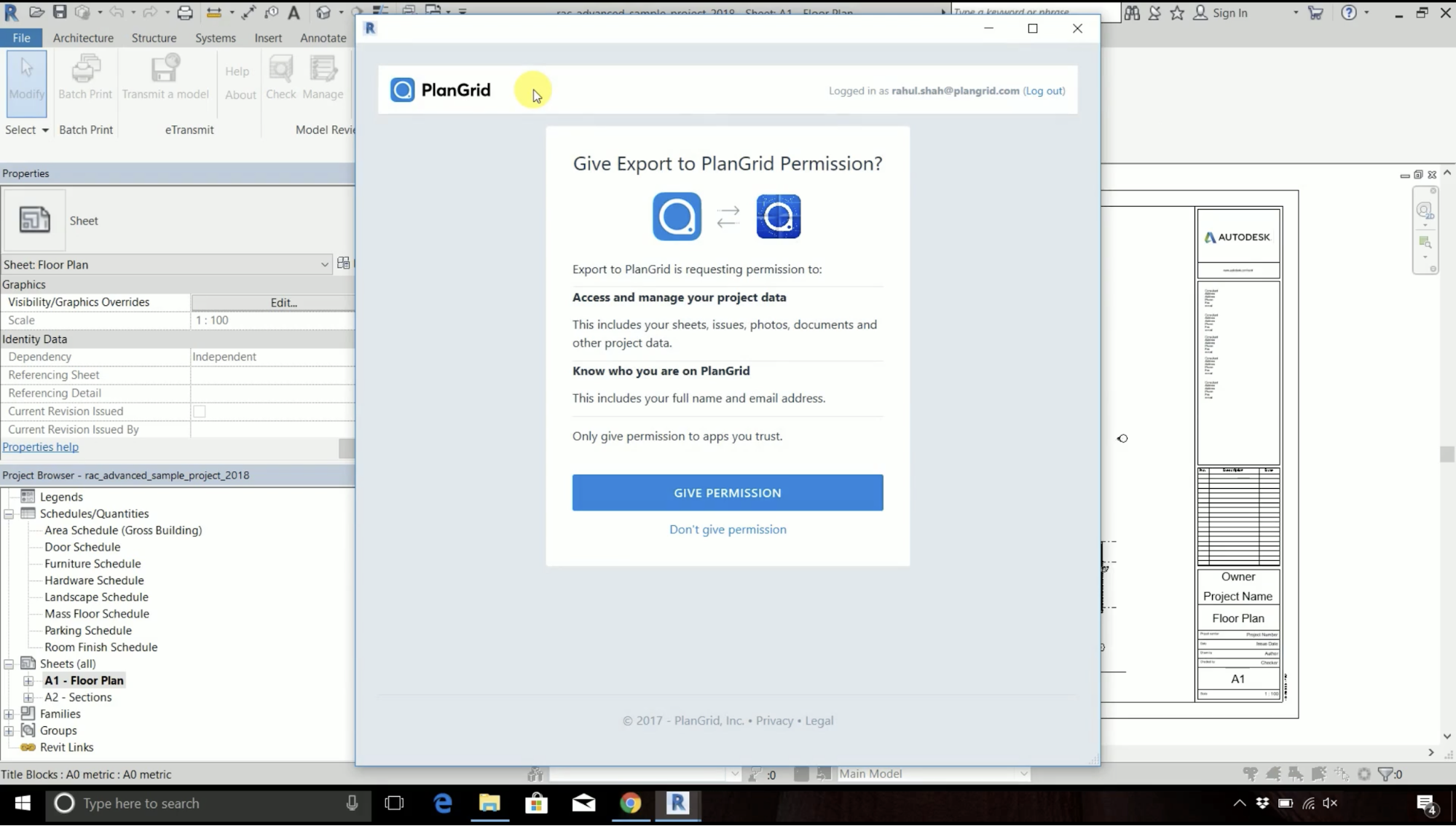

PlanGrid のユーザ名とパスワードを入力します

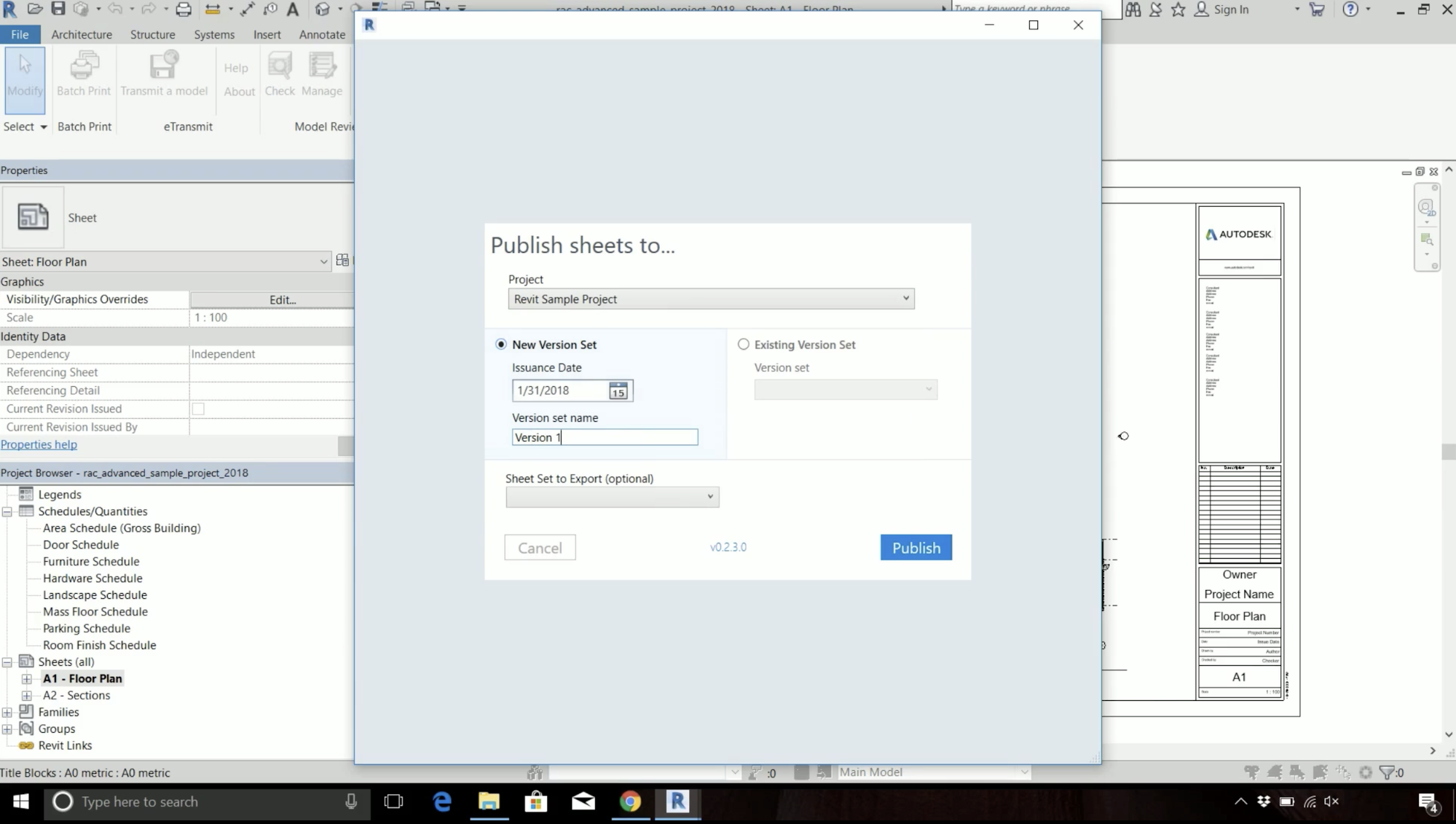

これで、プロジェクトとそのモデルデータを PlanGrid に直接公開できるようになりました。Revit を使用してシートをアップロードするには、[Export to PlanGrid]をクリックし、公開するプロジェクトを選択します。これで、エクスポートするバージョンセットを選択できるようになります。

注: 現在、BIM データおよびモデルを含めるには、バージョンセット全体をアップロードする必要があります。特定のシートのみをエクスポートする場合([Include BIM Data/Model]をオフにする必要あり)、2D エクスポートになります。

[Publish]をクリックして、シートを直接 PlanGrid に公開します。コールアウトの自動検出に加えて、すべてのデータが Revit から自動的に取得されます。PlanGrid での手動のアップロードフローは不要です。

処理には 1 シートあたり約 40 秒かかり、PlanGrid へのエクスポート中は Revit を使用することができません。

BIM 2D ビューア

2D BIM ビューアは Web、iOS、Windows で使用できます。これは通常の PlanGrid シートビューアと同様に機能します。違いは、BIM 対応のシートを使用している場合、シート上で直接 BIM データを表示するオプションがあることです。BIM 表示モードはオンとオフを切り替えることができます。表示モードがオンの場合、BIM オブジェクトは青色でハイライト表示されます。

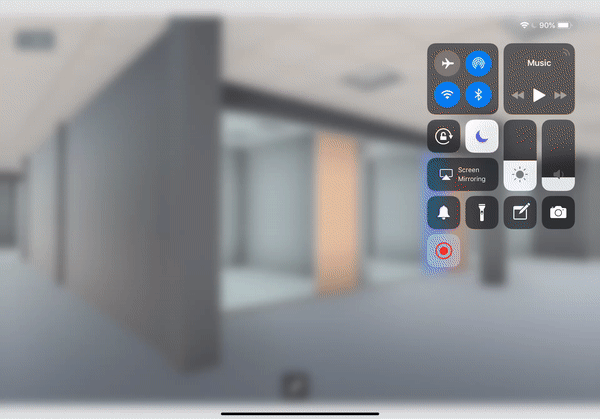

iOS で BIM 表示モードをアクティブにするには:
